Типовые детали машин, которые обрабатывают на бесцентрово-шлифовальных станках наружного шлифования, представляют собой тела вращения: детали подшипников качения, ступенчатые валики, гильзы, поршневые пальцы, валы крупных размеров, прутки и др. Существует два основных способа бесцентрового шлифования наружных поверхностей: напроход (или сквозное шлифование) и врезанием.

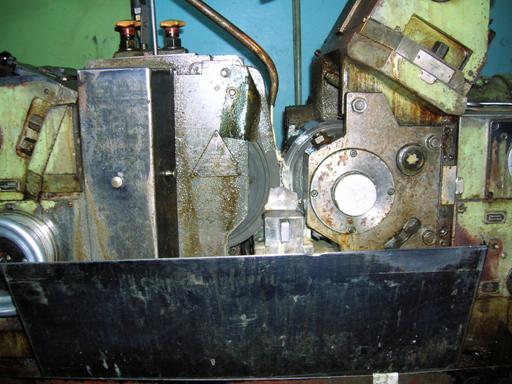

При бесцентровом шлифовании резание осуществляется шлифовальным кругом так же, как на обычных центровых шлифовальных станках. Особенность этого процесса определяется спецификой закрепления и подачи шлифуемой заготовки. При бесцентровом наружном шлифовании шлифуемую заготовку устанавливают на опорном ноже между кругами – шлифующим (рабочим), расположенным слева, и подающим (или ведущим), расположенным справа. Для осуществления бесцентрового шлифования необходимы следующие движения: вращение шлифовального круга, вращение подающего круга, круговая и продольная подачи. Вращением подающего круга шлифуемой заготовке сообщается вращение и продольная подача, для получения которой ведущий круг устанавливают под небольшим углом к оси шлифующего круга.
